Средства безопасности: снегозадержатели , ограждения , лестницы,переходные мостики

Средства безопасности.

Важным требованием к любой кровле независимо от ее типа является безопасность эксплуатации.

   Согласно Федеральному закону от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" применение ограждений является обязательным на плоских и скатных кровлях с уклоном до 12% при высоте стен более 10 м. Если уклон превышает 12%, тогда кровельные ограждения должны быть установлены при высоте стен от 7 м.

  Под эту категорию подпадают практически любые здания (жилые, промышленные, административные). В целях обеспечения безопасности и соблюдения требований законодательства важно использовать ограждение кровли жилого дома, административного или промышленного здания.

Крыши различных зданий существенно отличаются друг от друга, причем основное отличие состоит в типе конструкции кровли, которая может быть плоской или скатной.

 Все типы кровель независимо от конструкции делятся также на эксплуатируемые и неэксплуатируемые.

 Ограждения эксплуатируемых кровель

 Основным отличием эксплуатируемых кровель является оборудование жесткого основания, на которое производится монтаж материала для покрытия кровли.

Данное основание должно предоставлять возможность для частого выхода на крышу людей, выполняющих различные работы по ремонту крыши, монтажу различного оборудования, его обслуживания или уборке с

крыши снега.

Документ, регламентирующий требования, которым должно соответствовать ограждение кровли – ГОСТ 25772-83 под названием «Ограждения лестниц, балконов и крыш стальные».

В соответствии с данным стандартом, для ограждений эксплуатируемых кровель действуют те же требования, что и для ограждений балконов:

·         Если высота здания составляет менее 30 метров, высота ограждения должна составлять около 110 сантиметров, при высоте, превышающей 30 метров – 120 сантиметров.

·         Устанавливая парапетное ограждение, следует уменьшать высоту ограждения на высоту самого парапета.

·         В случае заполнения каркаса максимальное расстояние между элементами ограждения кровли, расположенными по вертикали, составляет 10 см, а между расположенными по горизонтали –30 см.

·         Согласно ГОСТ, ограждения могут быть оборудованы, помимо решетчатого металлического каркаса из стали, навесным экраном, изготовленным из особого стекла.

   Ограждения неэксплуатируемых кровель

  Возведение неэксплуатируемых кровель не требуют монтажа жесткого основания, поскольку не планируется передвижение людей по их поверхности.

Тем не менее, могут возникнуть не предусмотренные изначально ситуации, при которых выход человека на крышу становится необходимым, для чего производят монтаж специальных ограждений в виде переходных мостиков и специальных трапов, позволяющих снизить риск падения с крыши и распределить вес человека равномерно по поверхности покрытия кровли.

Для данного типа кровли действуют те же требования СНиП, но технические параметры, предъявляемые ГОСТ, немного меняются:

·         Минимальная высота ограждения должна быть 60см независимо от высоты здания и количества этажей;

·         Расстояние между вертикальными элементами ограждения  должно составлять не более 30 см.

Кровельный мостик "Orima"

Пропускает более 50 % снега, поэтому передвижение по мостику безопасно даже в экстремальных условиях. Стандартная ширина мостика составляет 350 мм, стандартная длина 1210,2470 и 2965 мм. Для кровельного мостка "Orima" имеются также перила для повышения безопасности. Стандартная высота перил 1100 мм.

• превосходная снегопропускаемость
• максимальное расстояние между креплениями 1,2 м
• удлинение за счет стыковочных элементов или дополнительных мостиков
• горячее цинкование или горячее цинкование и порошковая окраска
• при необходимости перила
• кронштейн крепится в пазах, избегая выступа головок болтов
• стандартные цвета: коричневый, черный, темно-серый и красный

Крепления кровельных мостиков для различных типов кровли Нижний фиксатор KS1 (код 30060) используется со всеми креплениями для установки мостика Гладкая кровля KS2 (код 30070) Металлочерепица KS2 (код 30070 + 17100 + 17110) KS9 350 мм (код 30120) KS9 400 мм (код 30130) Фальцевая кровля KS3 (код 32150) Кровля из профильных листов KS7 (код 30070 + крепление по форме профиля) Натуральная черепица KS8 (код 31050) Кровля типа "Onduline" KS10 изготовляется по размерам кровли

 Трубчатый снегозадержатель "ORIMA", "RUUKKI"



Проходы под краем наклонных крыш рекомендуется защищать от падающего снега снегозадержателями. Также можно защищать растения и другую собственность. Трубчатые снегозадержатели "Orima" можно заказать в соответствии с материалом кровли, наклоном и длиной ската. Овальная форма устанавливаемых плашмя трубок снегозадержателя обеспечивает прочную конструкцию. снегозадержатели "Orima" испытаны и сертифицированы. 1.    максимальное расстояние между креплениями 1.2 м 2.    горячее цинкование или горячее цинкование и порошковая окраска 3.    овальная форма трубки более прочная, чем круглая ГОСТ 23118-99, СНиП II-23-81

Крепления трубчатых снегозадержателей для различных типов кровли Гладкая кровля LE1 (код 30070) Металлочерепица LE1 (код 30070 + 17100 + 17110) LE9 350 мм (код 30120) LE9 400 мм (код 30130) Фальцевая кровля LE2 (код 32150) Кровля из профильных листов LE6 (код 30070 + крепление по форме профиля) Натуральная черепица LE7 для 1 трубки (код 31040) LE8 для 2 трубок (код 31050) Кровля типа "Onduline" LE10 изготовляется по размерам кровли

 Сетевые снегозадержатели "Orima"

Сетевые снегозадержатели "Orima" подходят особенно для высоких городских крыш. Они эффективно предотвращают падение даже маленьких кусочков льда. Высота сетевого снегозадержателя "Orima" 150 мм, стандартная длина 1,25 м и 2,5 м. Снегозадержатель может быть удлинен за счет другого снегозадержателя или стыковочного узла. 1. когда необходима особо эффективная защита от падения снега 2. максимальное расстояние между креплениями 1,2 м 3. горячее цинкование или горячее цинкование и порошковая окраска ГОСТ 23118-99, СНиП II-23-81

Крепления сетевых снегозадержателей для различных типов кровли Гладкая кровля VLE1 (код 32100) Металлочерепица VLE7 350 мм (код 30120 + 32140) VLE7 400 мм (код 30130 + 32140) Фальцевая кровля VLE2 (код 32150 + 32140) Кровля из профильных листов VLE5 (код 32100 + крепление по форме профиля) Натуральная черепица VLE6 (код 32080)

Таблица расстояний между снегозадержателями

1. обрыв крюков системы водостока и деформацию желобов
2. проминание кровли на сложных крышах, где скаты расположены друг над другом
3. повреждение объектов и техники вблизи строения (посадок, каких-либо архитектурных элементов, припаркованных рядом с домом автомобилей и пр.)
4. Угрозу жизни и здоровью людей

 Ограждения "Orima"

Защитное ограждение к пристенной    лестнице     Защитные овальные дуги устанавливаются к лестнице на расстоянии 0,9м и соединяются между собой четырьмя вертикальными планками.
Ограждение к кровельному мостику   Высота ограждения 1,1м. Ограждение к кровельному мостику изготавливается двух длин: ·         Длина 1,2м (для мостика длиной 1,21м и 2 шт.для мостика 2,47м) ·         Длина 1,46м (2 шт.для мостика длиной 2,97м) Имеется также вариант ограждения с тремя горизонтальными трубками.
Ограждение к кровле   Ограждение со снегозадержанием, которое устанавливается на кровле. Высота ограждения 1,1м, длина одного модуля 3,0м. Соединяя модули между собой путем наращивания трубок, можно получить любую длину с шагом в 3 метра. Расстояние по вертикали между овальными трубками меньше 30 см. Ограждения имеются на фальцевую кровлю, на металлочерепицу и на профлист.

Пристенные лестницы

Пристенная лестница должна устанавливаться так, чтобы верхняя ступенька находилась на одном уровне от края карниза или другого выступа с точностью ± 100 мм. Тогда нижняя ступень должна быть на высоте около от 1000 до 1200 мм от земли. Верхние ножки лестницы крепятся как можно ближе к карнизу, желательно на уровне первого шага ступенек.

При использовании опорных трубок длиннее 600 мм, требуется дополнительное крепление к карнизу для верхних опорных трубок. Удаленность лестницы от стены может регулироваться от 200 до 1300мм с шагом 100мм.

Лестницы всегда крепятся к каркасным конструкциям, точки крепления в которых следует предусмотреть уже в ходе каркасных работ при строительстве дома.

Кровельные лестницы

От пристенной лестницы и люка на крыше должен быть безопасный проход к дымовой трубе и другим объектам обслуживания. Из модульных лестниц "ORIMA" можно собрать безопасную и прочную лестницу для крыши, которую можно легко прикрепить к обрешетке крыши, используя специальные крепежные детали. Лестница должна быть всегда прочно закреплена на крыше.

Аварийные лестницы

Согласно части F2 строительных норм RakMk, в частных домах должны иметься аварийные лестницы, если окна жилых комнат находятся на высоте более 3500 мм от поверхности земли.

	Части лестницы модульная лестница верхние дуговые поручни соединительные накладки скоба крепления к карнизу опорные трубки пристенные фланцы L-обраэное крепление U-образные хомутики пластмассовая ножка к крыше скоба крепления к коньку
	"Крыльцо" на крыше Регулируемые широкие ступеньки позволяют легко ходить по устанавливаемой на крыше лестнице "ORIMA"  данной модели. Офактуренная поверхность ступенек гарантирует надежное сцепление ноги и в плохую погоду. Лучше всего такое "крыльцо" подходит для наклона крыши от 8° до 25°, но запаса регулировки хватит и до 45°.
	Кровельная лестница Изготовленная без сварки, кровельная лестница "ORIMA" обеспечивает прочный и надежный проход по крутой крыше. Лестница с трубчатыми ступеньками лучше всего подходит для наклонов более 25°. Лестница ложится на окате по всей длине и поэтому как можно меньше нагружает кровлю.
	Ступень для черепичной крыши Ступеньки особенно подходят для составления лестницы на крыше из бетонных черепиц. Легкий дизайн позволяет ступенькам "растворяться" на фоне крыши, особенно когда они имеют порошковую окраску под цвет крыши. Ступеньки легко установить и на готовую обрешетку черепиц.

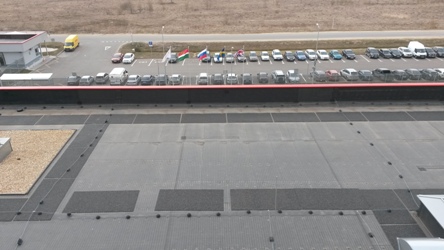

Пешеходные дорожки



На  кровлях, где  требуется обслуживание размещенного   на  них технологического оборудования  (крышные  вентиляторы, кондиционеры, антенны, зенитные фонари и т.п.), должны  быть предусмотрены  ходовые дорожки  и площадки  вокруг оборудования из негорючих  материалов (НГ) с маркой  по морозостойкости не менее 100, толщиной не менее 30 мм и прочностью, определяемой расчетом на нагрузки в соответствии с СП 20.13330  таких, как тротуарная плитка или монолитные материалы. В  монолитном  защитном  слое эксплуатируемых  кровель  должны  быть предусмотрены не более чем через 1,5 м во взаимно-перпендикулярных направлениях температурно-усадочные  швы шириной  до 10 мм, заполняемые  герметизирующими мастиками.



На кровлях,  где требуется только ее  обслуживание,  допускается   применение  ходовых дорожек  из дерева,  резиновых  плиток или полимерных рулонных  материалов. Ходовые дорожки не должны  препятствовать  отводу воды с  кровли; для этого в  них должны  быть предусмотрены каналы или снизу – дренажный материал.

На кровлях, выполненных из эластомерных мембран (EPDM, TPO), для обслуживания кровли применяются пешеходные дорожки  на основе резиновой крошки толщиной от 6 до 10мм, которые имеют ряд существенных преимуществ:

·         долговечность

·         небольшой вес

·         хорошие противоскользящие характеристики

·         экологичность: гнилоустойчивость и водостойкость

·         химическая устойчивость к кислотам и щелочам

·         легкость монтажа

·         эстетический вид покрытия.



     Настил пешеходных дорожек осуществляется согласно Инструкции по укладке от производителя.
