Geberit Pluvia- Сифонная система внутреннего водостока.

Система Geberit Pluvia является ведущей сифонной системой водостока в мире. Geberit Pluvia нашла свое применение в строительстве таких объектов, как: ТЦ МЕГА, ИКЕА, АШАН, МЕТРО, РЕАЛ, МОСМАРТ, ЛЕРУА МЕРЛЕН, складские терминалы, спортивные сооружения, промышленные предприятия, аэропорты в Москве, Санкт-Петербурге, Екатеринбурге, Волгограде, Нижнем Новгороде, Самаре.

Сфера применения и принцип работы.

Система водостока Pluvia ( в переводе с лат. «Дождь») основана на гравитационно - вакуумном принципе. Благодаря специальной конструкции воронок и точному расчету диаметров труб в стояке, заполненном водой, при движении столба жидкости под воздействием силы тяжести возникает разрежение, максимальное значение которого достигается в верхней точке стояка. Разрежение передается по горизонтальному коллектору до точки входа воды – приемной воронки. Принцип работы системы Geberit Pluvia обуславливает все ее преимущества по сравнению с традиционной системой: уменьшение диаметра труб и количества воронок, отсутствие уклона горизонтальных участков водостока и труб в основании здания.

Стоит отметить и преимущества труб Geberit ПНД, используемых в системе Pluvia. Трубы соединяются методом горячей сварки встык (в труднодоступных местах – электроплавкими муфтами) и монтируется с применением большого количества анкерных опор без установки температурных компенсаторов. Таким образом, система водостока становится полностью герметичной.

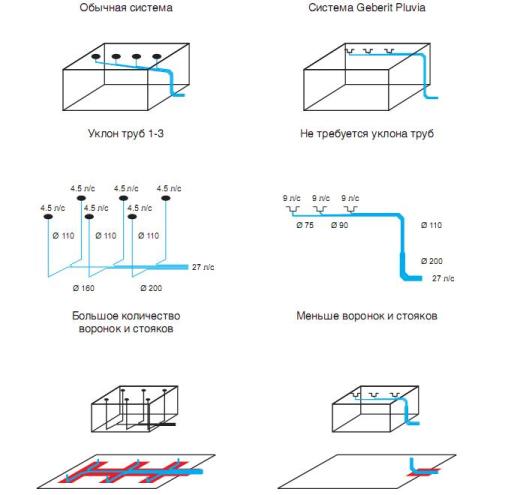

Преимущества системы Geberit Pluvia по сравнению с традиционной системой.

Уменьшение количества воронок, стояков и трубопроводов.
Уменьшение диаметра труб и строительного объема системы.
Отсутствие уклона горизонтальных трубопроводов, который на больших кровлях может достигать нескольких метров.
Отсутствие трубопроводов в основании здания.
Уменьшение количества выпусков из здания.
Высокая самоочищающаяся способность системы.
Оптимизация наружных сетей за счет перекидки выпусков на одну сторону.
Возможность предварительного изготовления узлов системы.

Компоненты и отличительные особенности системы Pluvia.

Приемные воронки Geberit Pluvia
Трубы и фитинги Geberit ПНД
Система крепежа трубопроводов Geberit Pluvia
Компьютерная программа Geberit ProPlanner Pluvia
Техническая поддержка Geberit
Гарантия Geberit 10 лет
Минимальный срок службы системы 50 лет

Приемные воронки Geberit Pluvia.

Фирма Geberit разработала воронки с различным расходом для любых географических широт. В Европе и в России применяются воронки с максимальной производительностью 12 и 25л/с. Для тропических регионов разработаны модификации до 100л/с. Широкий диапазон фартуков гидроизоляционных материалов, а также различные фланцы под сварку в желобах дают возможность установить воронки на любых кровлях. Воронки могут быть оборудованы нагревательным элементом для защиты от замерзания в переходный период (весна и осень).

Трубы и фитинги Geberit ПНД.

В системе Geberit Pluvia используются трубы и фитинги из высококачественного полиэтилена низкого давления (ПНД). Достоинства этого материала хорошо известны. Он обладает высокой механической прочностью, химической инертностью и устойчивостью к воздействию неблагоприятных атмосферных факторов. Срок его службы составляет не менее 50 лет. Благодаря эластичности материала заполнения водой труба ПНД при замерзании растягивается, не разрушаясь, а после оттаивания принимает исходную форму. Трубы ПНД легко сваривать встык, а в труднодоступных местах их удобно соединять при помощи электросварных муфт.

Компьютерная программа Geberit ProPlanner Pluvia.

Для расчета используется программный продукт, разработанный компанией Geberit - ProPlanner Pluvia.

Эта программа позволяет автоматически рассчитать диаметры всех трубопроводов так, чтобы вода со всех участков кровли, даже расположенных на разных уровнях, отводилась одновременно, и не возникало подсоса воздуха через воронки. Программа выдает как изометрические чертежи стояков, так и гидравлический расчет системы с полной спецификацией материалов необходимых для монтажа.

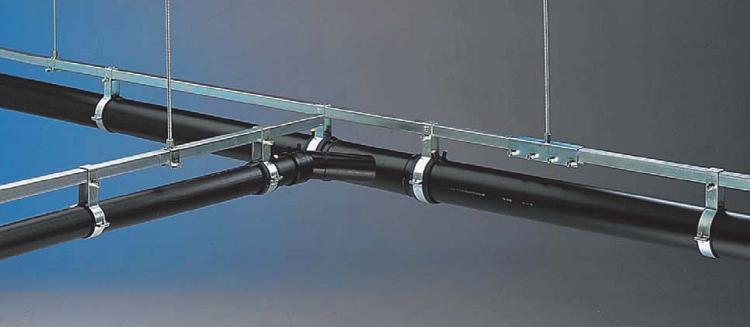

Система крепежа трубопроводов Geberit Pluvia.

Данная система крепежа была специально разработана для горизонтальных участков сифонной системы Pluvia. Усилия, вызванные температурными изменениями труб, передаются на анкерные опоры и далее на стальной квадратный профиль (шину), который и компенсирует возникающие механические нагрузки.

Преимущества системы крепежа Geberit Pluvia

1. Быстрый монтаж.

2. Меньше точек крепления к кровле.

3. Контроль температурных расширений, жесткая заделка.

4. Возможна предварительная сборка отдельных узлов.

5. Использование универсального кронштейна для скользящей и анкерной опоры.

Крепление трубопроводов к опорному профилю Pluvia.

Скользящие опоры устанавливаются на следующих расстояниях (RA):

Трубы от d-40мм до d-75мм – каждые 0,8м

Труба d-90мм – каждые 0,9м

Труба d-110мм – каждые 1,1м

Труба d-125мм – каждые 1,25м

Труба d-160мм – каждые 1,6м

Труба d-200мм – каждые 2,0м

Труба d-250мм – каждые 1,7м

Труба d-315мм – каждые 1,7м

Опорный профиль имеет длину 5 метров, монтируется по всей длине трубопроводов, соединяется специальными элементами.

Крепление трубопроводов непосредственно к бетонному перекрытию.

Методы крепления трубопроводов к опорной шине.

Анкерные опоры устанавливаются в следующем порядке:

1. В начале и в конце трубопроводного участка.

2. На каждом тройнике или отводе трубопроводного коллектора.

3. Через каждые 5 метров по длине трубопровода.

На каждый тройник устанавливается две анкерные опоры – по одной на каждом из направлений объединяющего потока. Ниже показаны варианты расположения анкерных опор.
При помощи электросварных лент.

При помощи электросварных муфт.

При помощи двойных фланцевых втулок (для d-125 и 200мм).

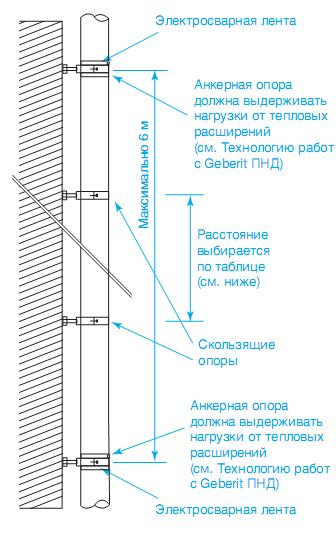

Монтаж вертикальных трубопроводов Geberit Pluvia.

С компенсацией тепловых расширений.	Без компенсации (жесткий крепеж).

Допустимое расстояние между скользящими опорами на вертикальных участках:

D, мм	32	40	50	56	63	75	90	110	125	160	200	250	316
м	1,2	1,2	1,2	1,5	1,5	1,5	2,0	2,0	2,0	2,0	2,0	3,0	3,0

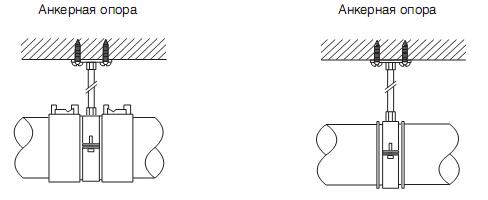

В случае крепления непосредственно к бетону анкерная опора, как для горизонтального, так и для вертикального монтажа монтируется следующим образом:

Узлы присоединения системы Geberit Pluvia к традиционной системе водостока и к наружным сетям.

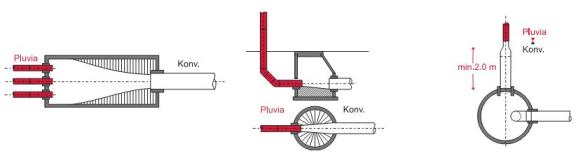

Перед выпуском в наружную сеть необходимо сделать переход из сифонного режима в самотечный режим течения стока как минимум за 2 метра до колодца (см. рис. А). Для этого нужно увеличить диаметр на 2 типоразмера (см. рис. Б и В).

Правила обслуживания приемных воронок Geberit Pluvia.

В процессе эксплуатации кровли, в особенности плоской кровли, необходимо производить периодическое обслуживание приемных воронок. Воронки и их чаши необходимо очищать от крупного мусора, листьев, которые могут блокировать течение дождевой воды. Периодичность проведения очистки определяется пользователем в соответствии с программой обслуживания и погодными условиями по месту эксплуатации. При проведении очистки необходимо снять и промыть верхнюю часть воронки, а также очистить чашу от загрязнений.

Типовые варианты монтажа воронок Geberit Pluvia.

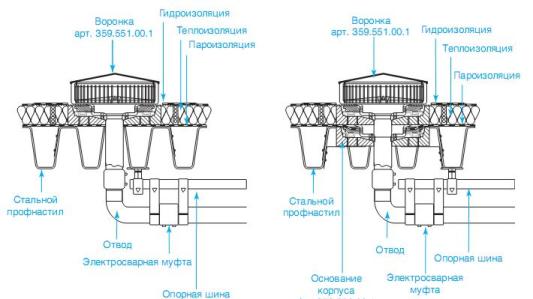

Установка в кровле из профнастила.

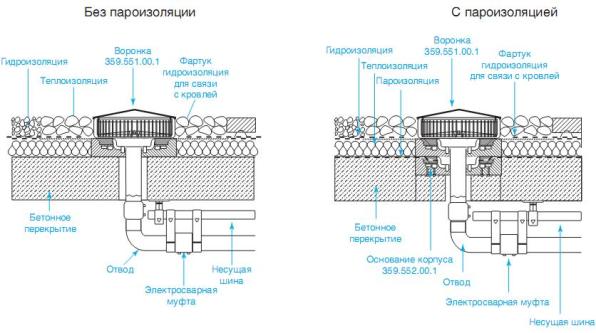

Установка в кровле из бетона.

Установка в желобе.	Для гидроизоляции на основе битума.

Установка в эксплуатируемой или инверсионной кровле.

Для прохода в пироге кровли	Воронка повышенной производительности (до 25 литров в секунду)

Применение Geberit Pluvia.

· Более 30 лет практического использования

· 60 000 выполненных проектов в мире

· Более 120 000 000 кв.м кровли в мире

· Более 5 000 000 кв.м кровли на территории России

Сифонная система Geberit Pluvia это не простой набор воронок, труб, фитингов и крепежных элементов – это комплексная система позволяющая решить любую техническую задачу по отводу дождевой воды с кровли зданий и сооружений.

Аттестация сотрудников компании МЕЗАКОМ.

Компания ООО "МЕЗАКОМ" является проектным партнером компании Geberit International Sales AG по Российской Федерации.

Все работы по монтажу систем внутреннего водостока Geberit Pluvia ведут аттестованные сотрудники компании.
